產品概述
CDE350系列變頻器是康元電氣應市場需求推出的一款全新產品，它應用先進的空間電壓矢量SPWM控制技術，采用高性能的功率模塊和DSP芯片，內置電流控制環，外置支持多種擴展IO板卡，PG卡(ABZ信號，補碼形式和差分形式)和多種擴展通信板卡(擴展MODBUS，PROFIBUS DP, CANOPEN)，推出的面向風機、泵類和一般機械性負載場合矢量變頻器。
應用領域
多泵恒壓供水、冷卻風機、壓縮機、地鐵和隧道通風機、空調、玻璃、陶瓷、制藥、飲料、食品、包裝等生產線負載，污水處理等環保類負載，特種電源，攪拌機類負載，堆取料機等場合。
容量范圍
三相380V 1.5kW~560kW
技術特點
4.1 使用高性能電流矢量控制，感應電機也可以實現高起動轉矩
V/F控制：150%轉矩(調速范圍60:1)
開環矢量控制：0.5 Hz 150%轉矩(調速范圍100:1)
4.2 符合用途的瞬時停電措施
轉速追蹤功能，最符合風機、鼓風機等裝有旋轉體的流體機械。
瞬停不停功能，膠片生產線等的停電處理措施，可以省去UPS(不間斷電源)等特殊
設備，檢測到低電壓時自動進行瞬時停電補償。

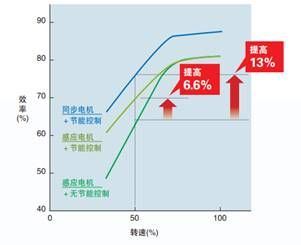

4.3 節能控制技術
使用變頻器的節能控制，可以實現感應電機的高效率運行，源于變頻器驅動的高效率控制。
4.4 雙重額定功能，使機械更趨小型化
采用一臺變頻器，即可選擇輕載(120%)、重載(150%)雙重規格，根據電機的用途有時可使用小一檔容量的變頻器。
4.5 輕松調試
使用用途選擇功能，只需要選擇機械用途，即可自動設定最適宜的參數，無需繁瑣的參數設定?？煽s短試運行時間。
4.6 確實可靠的制動功能
提供了三種制動方式，可供用戶選擇：直流制動，磁通制動，能耗制動。
使用過勵磁制動功能，無制動電阻也能緊急制動。
擴展了內置能耗制動IGBT的容量，若增加制動電阻可以增加更大的制動能力。
內置制動單元1.5->30kW
4.7 標配鍵盤內部具有參數拷貝功能，可以簡單進行參數上傳下載。
4.8支持故障復位自動重啟，支持實時時鐘模式，
（關于實時時鐘的圖）
4.9 支持工具xPowerTool和xLoaderTool
xPowerTool可以實時監控變頻器狀態、配置變頻器參數，控制變頻器運行。使用計算機，可以一并管理數臺變頻器的參數。
4.10支持主從控制
變頻器自身可以設置為主機或者為從機。
設置為主機：可以選擇被同步的參考量來自參考頻率，運行頻率或者是轉矩參考。
設置從機：可以設置從機是否跟隨主機運行命令。
變頻器支持下垂控制，可以實現多電機拖動同一負載下的負荷分配控制。

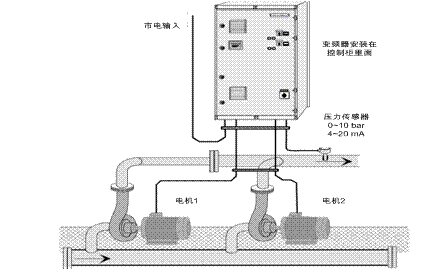

4.11變頻器單機實現一拖四恒壓供水控制
二、產品描述：

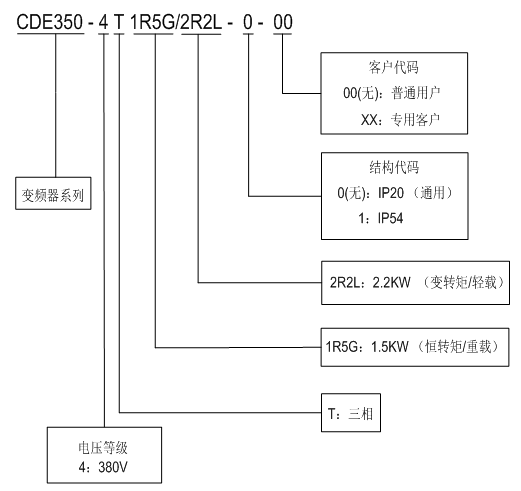

命名規則
技術規范
項 目 |
規 格 |
基本性能 |
額定輸入 |
三相380V/440V，50/60Hz |
輸入電壓范圍 |
波動 -15%～10%； 不平衡度<3%； 頻率47～63HZ |
控制模式 |
VF控制； 矢量控制 |
頻率分辨率 |
數字設定為0.01Hz； 模擬輸入為 0.5%×最大頻率 |
最高輸出 |
V/F控制600Hz； 矢量控制300Hz |
調速范圍 |
VF控制60:1； 矢量控制100:1 |
載波頻率 |
1.0～12.0kHz，可根據散熱片溫度自動調整。 |
啟動轉矩 |
0.5Hz/150% |
過載能力 |
G型機：150%額定電流60s，180%額定電流3s
L 型機：110%額定電流60s |
基本功能 |
運行方式 |
鍵盤； 端子（二線、三線）； 通訊（RS485）
各種方式間可以通過開關量輸入端子隨意切換。 |
V/F曲線 |
直線型； 多段型； 多次冪型 |
加減速曲線 |
直線或S曲線； 四套加減速時間（范圍0.1～6000.0s） |
轉矩提升 |
自動轉矩提升。 |
轉速追蹤 |
全功率段均具有轉速追蹤功能。 |
電機制動 |
直流制動； 能耗制動； 磁通制動 |
直流制動 |
制動頻率：0.00Hz～最大頻率； 制動時間：0.0～100.0s
制動電流：0.0～100.0%*電機額定 |
磁通制動 |
在要求快速停止及有能量回饋場合，防止頻繁出現過壓保護。 |
逐波限流 |
最大限度減少過流故障，保護變頻器正常運行。 |
過流過壓控制 |
對運行期間電流電壓自動限制，防止頻繁出現過流過壓保護。 |
特殊功能 |
端子延時 |
開關量輸入輸出端子均可設置響應延時（0.0～3000.0s）。 |
點動控制 |
控制方式：鍵盤、端子、通訊
頻率：0.00Hz～最大頻率； 加減速時間：0.1～6000.0s |
多段速、
簡易PLC |
通過內置簡易PLC或開關量輸入端子實現最多16段速度運行。 |
內置兩組PID |
用作普通PID時，可方便實現過程控制閉環系統。 |
定長、計數 |
可對脈沖信號（0～100KHz）進行計數，搭配開關量輸出端子實現計數到達控制；也可將計數值轉化為長度進行顯示及定長控制。 |
紡織擺頻 |
可以實現任意頻率下定擺幅、定突變、定周期輸出。 |
定時控制 |
可定時控制（0～65000h）變頻器停機。 |
瞬停不停 |
瞬間停電時，通過降頻率運行，使得負載回饋能量補償母線電壓降低，從而維持變頻器短時間內不停機。 |
外圍端子 |
參考電源 |
10V/30mA，一般用于模擬輸入信號電源。 |
控制電源 |
24V/200mA，一般用于開關量輸入、輸出端子信號電源。 |
模擬輸入 |
2路模擬輸入端子，可選擇電壓或電流信號輸入。
每路均支持三種信號范圍：0~10V、0~20mA、-10~10V，均可編程。 |
模擬輸出 |
2路模擬輸出端子，可選擇電壓或電流信號輸出。
每路均支持兩種信號范圍：0~10V、0~20mA，均可編程。 |
開關量輸入 |
6個多功能開關量輸入端子，兼容有源PNP或NPN輸入方式。
其中X6端子可作高速脈沖（0～100KHz）輸入，且可編程。 |
開關量輸出 |
2個開路集電極輸出端子；其中Y2端子可用作高速脈沖（0～100KHz）輸出，且可編程。
2個繼電器輸出端子。 |
顯示 |
鍵盤 |
7.5kw及以下機型：標配LED顯示鍵盤。
11kw及以上機型：標配LED+LCD雙顯鍵盤，可同時顯示兩組參數。 |
保護 |
常見類 |
輸入輸出缺相、欠壓、過壓、過流、過熱、過載、短路、模塊故障、外部故障、自定義故障等。 |
使用環境 |
場所 |
室內，不受陽光直曬。
無塵埃、滴水、鹽份、油霧、水蒸汽、可燃性氣體、腐蝕性氣體等。 |
海拔 |
≤ 1000m時，變頻器額定條件下可正常使用；
> 1000m時，每升高100m，降額1%使用；
> 3000m時，請向廠家尋求技術咨詢。 |
溫度 |
－10℃～＋40℃；環境溫度在40℃～50℃之間時，請保持良好通風并進行降額使用：每升高1℃，降額3%。 |
濕度 |
< 95%RH，無水珠凝結。 |
振動 |
< 0.6g。 |
儲存 |
－25℃～＋65℃下存儲。 |
選型建議
變頻器型號 |
電源容量 |
輸入電流 |
輸出電流 |
適配電機 |
CDE350-4T |
kVA |
A |
A |
kW |
1R5G/2R2L |
3.0/4.3 |
5.0/5.8 |
3.8/5.5 |
1.5/2.2 |
2R2G/3R7L |
4.3/5.9 |
5.8/10.5 |
5.5/9 |
2.2/3.7 |
3R7G/5R5L |
5.9/8.9 |
10.5/14.6 |
9/13 |
3.7/5.5 |
5R5G/7R5L |
8.9/11 |
14.6/18 |
13/17 |
5.5/7.5 |
7R5G/011L |
11/17 |
18/26 |
17/25 |
7.5/11 |
011G/015L |
17/21 |
26/31.2 |
25/30 |
11/15 |
015G/018L |
21/24 |
31.2/39.2 |
30/38 |
15/18.5 |
018G/022L |
24/30 |
39.2/46.5 |
38/45 |
18.5/22 |
022G/030L |
30/40 |
46.5/62 |
45/60 |
22/30 |
030G/037L |
40/57 |
62/78 |
60/76 |
30/37 |
037G/045L |
57/69 |
78/93 |
76/91 |
37/45 |
045G/055L |
69/85 |
93/114.5 |
91/112 |
45/55 |
055G/075L |
85/114 |
114.5/153.5 |
112/150 |
55/75 |
075G/090L |
114/134 |
153.5/180 |
150/176 |
75/90 |
090G/110L |
134/160 |
180/214 |
176/210 |
90/110 |
110G/132L |
160/192 |
214/256 |
210/253 |
110/132 |
132G/160L |
192/231 |
256/307 |
253/304 |
132/160 |
160G/185L |
231/240 |
307/360 |
304/350 |
160/185 |
185G/200L |
240/250 |
360/385 |
350/377 |
185/200 |
200G/220L |
250/276 |
385/425 |
377/415 |
200/220 |
220G/250L |
276/335 |
425/479 |
415/465 |
220/250 |
250G/280L |
335/375 |
479/535 |
465/520 |
250/280 |
280G/315L |
375/420 |
535/600 |
520/585 |
280/315 |
315G/355L |
420/475 |
600/674 |
585/650 |
315/355 |
355G/400L |
475/535 |
674/750 |
650/720 |
355/400 |
400G/450L |
535/600 |
785/850 |
720/820 |
400/450 |
450G/500L |
600/670 |
850/930 |
820/890 |
450/500 |
500G/560L |
670/750 |
930/1055 |
890/1000 |
500/560 |
560G/630L |
750/840 |
1055/1155 |
1000/1120 |
560/630 |
注意：
1）.011G/015L及其以上機型有輸入缺相保護。
2）.037G/110L~132G/160L的直流電抗器為外置可選。
3）.160G/185L及其以上功率等級是柜機,標配直流電抗器。
4）.7R5G/011L及以下：標配LED顯示；011G/015L及以上：標配LED、LCD雙顯示。
規格尺寸
變頻器型號
CDE350-4T |
外型尺寸mm |
安裝孔位mm |
安裝孔徑mm |
H |
H1 |
W |
D |
A |
B |
1R5G/2R2L |
225 |
200 |
110 |
170 |
80 |
213 |
Φ5 |
2R2G/3R7L |
3R7G/5R5L |
265 |
240 |
130 |
180 |
91 |
253 |
Φ5 |
5R5G/7R5L |
7R5G/011L |
312 |
282 |
155 |
201 |
110 |
298 |
Φ6 |
011G/015L |
390 |
360 |
205 |
211 |
150 |
376 |
Φ6 |
015G/018L |
018G/022L |
480 |
450 |
250 |
243 |
180 |
460 |
Φ7 |
022G/030L |
030G/037L |
530 |
500 |
280 |
243 |
210 |
510 |
Φ7 |
037G/045L |
605 |
570 |
310 |
298 |
240 |
585 |
Φ9.5 |
045G/055L |
055G/075L |
660 |
625 |
340 |
323 |
260 |
640 |
Φ9.5 |
075G/090L |
745 |
700 |
380 |
348 |
300 |
715 |
Φ12 |
090G/110L |
110G/132L |
835 |
790 |
480 |
368 |
400 |
805 |
Φ12 |
132G/160L |
變頻器型號
CDE350-4T |
外型尺寸mm |
H |
W |
D |
H1 |
160G/185L |
1360 |
600 |
460 |
1300 |
185G/200L |
200G/220L |
220G/250L |
1460 |
680 |
480 |
1400 |
250G/280L |
280G/315L |
315G/355L |
1560 |
780 |
500 |
1500 |
355G/400L |
400G/450L |
1660 |
840 |
520 |
1600 |
450G/500L |
500G/560L |
1760 |
1000 |
560 |
1700 |
560G/630L |
基本配線圖
注意事項：
1）端子◎表示主回路端子，○表示控制回路端子。
2）1R5G/2R2L～030G/037L內置制動單元，使用時需另外加制動電阻。
3）037G/045L～132G/160L預留外接可選直流電抗器端子。
4）變頻器和電機都應該可靠接地。如果電機和變頻器無法接地，請將電機接地端與變頻器PE端子連接。
