一、產品特點：
產品概述：
CDE360系列相對于CDE500及CDE350系列更具成本優勢，在品質保證的前提下，做了優化改進，如電流采樣電路,采樣方式改進優化；驅動電路、控制電路優化；PCB、結構優化改進；散熱系統改進優化，雖然體積減小，但溫升依然在安全范圍內；全系列標配LED鍵盤，15kw及以上可選配雙顯鍵盤。
應用領域：
廣泛用于紡織、造紙、拉絲、包裝、食品等行業，完美應用于多泵恒壓供水、冷卻風機、壓縮機、地鐵和隧道通風機、空調、污水處理等場合。
容量范圍：
單相220V 0.75KW - 2.2KW
三相380V 0.75KW - 560KW
三相480V 0.75KW - 560KW
技術特點：
1.寬電壓輸入
電源電壓-15%~10% ，47Hz~63Hz ，具有欠壓降頻輸出功能供選擇可以將電源電壓適用范圍擴展到-30%(例如380V電壓等級變頻器使用范圍266V-440V）；
2.高抗干擾能力
脈沖群測試：±4800V
靜電(空氣放電)：8000V
靜電(接觸放電)：6000V
具有EMI電路+防雷設計
3.相間及對地短路保護
任意相間短路保護 < 8uSec U、V、W相對地短路保護；
4.防腐蝕處理
8um鍍鎳，關鍵部位三層英國三防漆；
5.控制信號電源：
+10V和 +24V外供電源均具有短路保護
+10V具有30mA的電流輸出能力
+24V具有200mA的大電流輸出能力
6.過載能力
全系列G型變頻器過載能力150%一分鐘，L型變頻器過載能力120%一分鐘。
7.配置豐富
支持一個擴展繼電器板卡：擴展四個繼電器(T3~T4)，一個Y端子(Y3)，總共支持多達6個繼電器輸出；CDE360-4T30G/37L及以下機型內置制動單元；
8.轉速追蹤
不論當前電機方向是正向還是反向，不論電機速度是高還是低，都能保證平滑追蹤，一次成功；
9.瞬停不停
市電停電，變頻器依靠電機回饋能量可以暫時不停機；可以實現低電壓穿越；
10.低頻電流正弦度高，力矩大
0.5Hz，可以輸出100%電機額定轉矩
11.快速啟停性能優異(1Sec，加速減速)

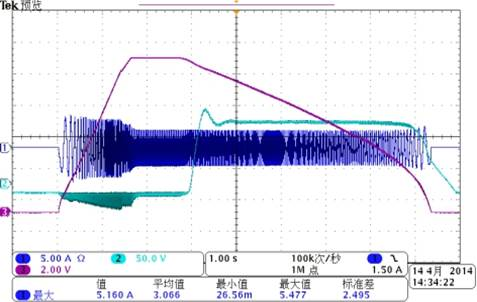

CH1：輸出電流, CH2:輸出頻率, CH3:母線電壓
12.支持多泵控制
支持變頻固定模式，變頻循環模式；
單機可以實現一拖二，加上擴展繼電器板卡，可以實現一拖四；
可實現輔助泵軟起；
支持定時自動切換；
13.支持更多功能：
* 鍵盤外引長達1000米；
* 擺頻、定長及計數；
* PID+反饋斷線檢測+休眠、喚醒；
* 點動、多段速與簡易PLC；
* 支持能耗制動，直流制動，磁通制動；
* 欠壓點、欠壓降頻點；
* 過壓失速點，能耗制動點，過壓點可以靈活設置；
* 鍵盤支持參數拷貝；
* 支持使用到期功能(特殊場合，方便經銷商回收貨款)；
* 支持最近三組故障存儲；
* AI/AO用戶校正，獲得高精度的模擬量輸入輸出；
* 支持自定義參數顯示模式，快速便捷訪問期望訪問的參數；
* 支持非默認值顯示模式，快速分組查找與出廠值不同的參數；
* 具有抱閘控制功能，滿足一些提升行業使用。
二、產品描述：

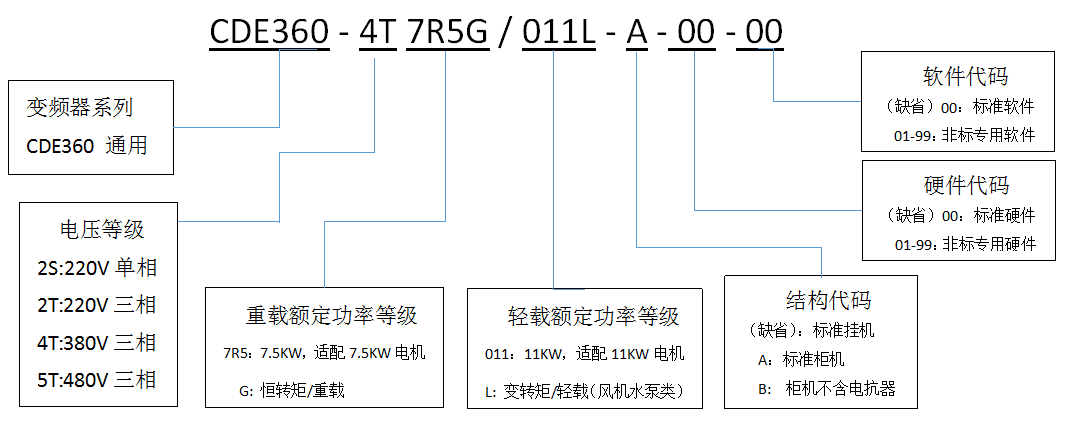

CDE360命名規則
選型建議：
1） 單相220V輸入
CDE360-2S等級變頻器型號與技術參數
變頻器型號CDE360- |
電源容量
（kVA） |
輸入電流
（A） |
輸出電流
（A） |
制動
單元 |
直流
電抗器 |
鍵盤 |
2S0R7 |
1.5 |
8.2 |
4 |
標配
內置 |
無 |
標配LED
鍵盤 |
2S1R5 |
3 |
14 |
7 |
2S2R2 |
4 |
23 |
9.6 |
備注：
1）表中機型均為單機、壁掛式。
2）三相380V輸入
CDE360-4T等級變頻器型號與技術參數
變頻器型號
CDE360- |
電源容量
（kVA） |
輸入電流
（A） |
輸出電流
（A） |
制動
單元 |
直流
電抗器 |
鍵盤 |
4T0R7G/1R5L |
2.0/3.0 |
3.4/5.0 |
2.6/3.8 |
標配
內置 |
無 |
掛機標配LED
鍵盤
柜機標配LED
+
LCD鍵盤 |
4T1R5G/2R2L |
3.0/4.0 |
5.0/5.8 |
3.8/5.5 |
4T2R2G/3R7L |
4.0/5.9 |
5.8/10.5 |
5.5/9 |
4T3R7G/5R5L |
5.9/8.9 |
10.5/14.6 |
9/13 |
4T5R5G/7R5L |
8.9/11 |
14.6/18 |
13/17 |
4T7R5G/011L |
11/16.4 |
18/25 |
17/24 |
4T011G/015L |
16.4/21 |
25/31.2 |
24/30 |
4T015G/018L |
21/24 |
31.2/39.2 |
30/38 |
4T018G/022L |
24/30 |
39.2/46.5 |
38/45 |
4T022G/030L |
30/40 |
46.5/62 |
45/60 |
4T030G/037L |
40/57 |
62/78 |
60/76 |
4T037G/045L |
57/69 |
78/93 |
76/91 |
選配
外置 |
選配
外置 |
4T045G/055L |
69/85 |
93/114.5 |
91/112 |
4T055G/075L |
85/114 |
114.5/153.5 |
112/150 |
4T075G/090L |
114/134 |
153.5/180 |
150/176 |
4T090G/110L |
134/160 |
180/214 |
176/210 |
4T110G/132L |
160/192 |
214/256 |
210/253 |
4T132G/160L |
192/231 |
256/307 |
253/304 |
4T160G/185L |
231/240 |
307/360 |
304/350 |
4T185G/200L |
240/250 |
360/385 |
350/377 |
4T200G/220L |
250/276 |
385/425 |
377/415 |
4T220G/250L |
276/335 |
425/479 |
415/465 |
4T160G/185L-A |
231/240 |
307/360 |
304/350 |
標配
內置 |
4T185G/200L-A |
240/250 |
360/385 |
350/377 |
4T200G/220L-A |
250/276 |
385/425 |
377/415 |
4T220G/250L-A |
276/335 |
425/479 |
415/465 |
4T250G/280L-A |
335/375 |
479/535 |
465/520 |
4T280G/315L-A |
375/420 |
535/600 |
520/585 |
4T315G/355L-A |
420/475 |
600/674 |
585/650 |
4T355G/400L-A |
475/535 |
674/785 |
650/720 |
4T400G/450L-A |
535/600 |
785/850 |
720/820 |
4T450G/500L-A |
600/670 |
850/930 |
820/890 |
4T500G/560L-A |
670/750 |
930/1055 |
890/1000 |
4T560G/630L-A |
750/840 |
1055/1155 |
1000/1120 |
備注：
（1）11G/015L及以下機型缺相保護由欠壓保護形式實現。
（2）160G/185L以下機型為單機、壁掛式；160G/185L及以上機型不帶“-A”為壁掛式，帶“-A”為柜式。
（3）壁掛式機標配LED單顯鍵盤，柜式機標配LED+LCD雙顯鍵盤。
（4）030G/037L及以下內置制動單元；型號尾數帶-A表示為柜機內置直流電抗器。
3）三相480V輸入
CDE360-5T等級變頻器型號與技術參數
變頻器型號
CDE360- |
電源容量
（kVA） |
輸入電流
（A） |
輸出電流
（A） |
制動
單元 |
直流
電抗器 |
鍵盤 |
5T0R7G/1R5L |
2.0/3.0 |
3.4/5.0 |
2.6/3.8 |
標配
內置 |
無 |
掛機標配LED
鍵盤
柜機標配LED
+
LCD鍵盤 |
5T1R5G/2R2L |
3.0/4.0 |
5.0/5.8 |
3.8/5.5 |
5T2R2G/3R7L |
4.0/5.9 |
5.8/10.5 |
5.5/9 |
5T3R7G/5R5L |
5.9/8.9 |
10.5/14.6 |
9/13 |
5T5R5G/7R5L |
8.9/11 |
14.6/18 |
13/17 |
5T7R5G/011L |
11/16.4 |
18/25 |
17/24 |
5T011G/015L |
16.4/21 |
25/31.2 |
24/30 |
5T015G/018L |
21/24 |
31.2/39.2 |
30/38 |
5T018G/022L |
24/30 |
39.2/46.5 |
38/45 |
5T022G/030L |
30/40 |
46.5/62 |
45/60 |
5T030G/037L |
40/57 |
62/78 |
60/76 |
5T037G/045L |
57/69 |
78/93 |
76/91 |
選配
外置 |
選配
外置
|
5T045G/055L |
69/85 |
93/114.5 |
91/112 |
5T055G/075L |
85/114 |
114.5/153.5 |
112/150 |
5T075G/090L |
114/134 |
153.5/180 |
150/176 |
5T090G/110L |
134/160 |
180/214 |
176/210 |
5T110G/132L |
160/192 |
214/256 |
210/253 |
5T132G/160L |
192/231 |
256/307 |
253/304 |
5T160G/185L |
231/240 |
307/360 |
304/350 |
5T185G/200L |
240/250 |
360/385 |
350/377 |
5T200G/220L |
250/276 |
385/425 |
377/415 |
5T220G/250L |
276/335 |
425/479 |
415/465 |
5T160G/185L-A |
231/240 |
307/360 |
304/350 |
標配
內置 |
5T185G/200L-A |
240/250 |
360/385 |
350/377 |
5T200G/220L-A |
250/276 |
385/425 |
377/415 |
5T220G/250L-A |
276/335 |
425/479 |
415/465 |
5T250G/280L-A |
335/375 |
479/535 |
465/520 |
5T280G/315L-A |
375/420 |
535/600 |
520/585 |
5T315G/355L-A |
420/475 |
600/674 |
585/650 |
5T355G/400L-A |
475/535 |
674/785 |
650/720 |
5T400G/450L-A |
535/600 |
785/850 |
720/820 |
5T450G/500L-A |
600/670 |
807/884 |
779/846 |
5T500G/560L-A |
670/750 |
884/1002 |
846/950 |
5T560G/630L-A |
750/840 |
1002/1097 |
950/1064 |
備注：（1）11G/015L及以下機型缺相保護由欠壓保護形式實現。
（2）160G/185L以下機型為單機、壁掛式;160G/185L及以上機型不帶“-A”為壁掛式，帶“-A”為柜式。
（3）壁掛式機標配LED單顯鍵盤，柜式機標配LED+LCD雙顯鍵盤。
（4）030G/037L及以下內置制動單元；型號尾數帶-A表示為柜機內置直流電抗器。
規格尺寸：
CDE360外型及安裝尺寸
外觀圖 |
變頻器型號
CDE360- |
外型尺寸 |
安裝尺寸 |
尺寸圖 |
H |
H1 |
W |
D |
A |
B |
孔徑 |
單相220V |
W01 |
2S0R7 |
185 |
/ |
100 |
145 |
89 |
173 |
Φ5 |
C01 |
2S1R5 |
2S2R2 |
225 |
200 |
110 |
170 |
80 |
213 |
Φ5 |
三相380V |
W01 |
4T0R7G/1R5L |
185 |
/ |
100 |
145 |
89 |
173 |
Φ5 |
C01 |
4T1R5G/2R2L |
4T2R2G/3R7L |
4T3R7G/5R5L |
225 |
200 |
110 |
170 |
80 |
213 |
Φ5 |
4T5R5G/7R5L |
265 |
240 |
130 |
190 |
91 |
253 |
Φ5 |
4T7R5G/011L |
4T011G/015L |
312 |
282 |
155 |
201 |
110 |
298 |
Φ6 |
W02 |
4T015G/018L |
390 |
360 |
205 |
211 |
150 |
376 |
Φ6 |
4T018G/022L |
W03 |
4T022G/030L |
480 |
450 |
250 |
243 |
180 |
460 |
Φ7 |
C02 |
4T030G/037L |
4T037G/045L |
480 |
450 |
280 |
235 |
210 |
468 |
Φ7 |
W05 |
4T045G/055L |
535 |
500 |
360 |
298 |
240 |
515 |
Φ9.5 |
C03 |
4T055G/075L |
4T075G/090L |
587 |
552 |
394 |
310 |
260 |
567 |
Φ9.5 |
4T090G/110L |
722 |
687 |
394 |
330 |
260 |
698 |
Φ12 |
4T110G/132L |
4T132G/160L |
800 |
755 |
460 |
360 |
380 |
770 |
Φ12 |
4T160G/185L |
4T185G/200L |
900 |
860 |
520 |
350 |
360 |
871 |
Φ12 |
4T200G/220L |
4T220G/250L |
W06 |
4T160G/185L-A |
1265 |
1165 |
590 |
350 |
/ |
/ |
/ |
C04 |
4T185G/200L-A |
4T200G/220L-A |
4T220G/250L-A |
4T250G/280L-A |
1405 |
1305 |
700 |
370 |
/ |
/ |
/ |
4T280G/315L-A |
4T315G/355L-A |
4T355G/400L-A |
1540 |
1440 |
830 |
390 |
/ |
/ |
/ |
4T400G/450L-A |
4T450G/500L-A |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
4T500G/560L-A |
1665 |
1565 |
850 |
500 |
/ |
/ |
/ |
4T560G/630L-A |
三相480V |
W01 |
5T0R7G/1R5L |
185 |
/ |
100 |
145 |
89 |
173 |
Φ5 |
C01 |
5T1R5G/2R2L |
5T2R2G/3R7L |
5T3R7G/5R5L |
225 |
200 |
110 |
170 |
80 |
213 |
Φ5 |
5T5R5G/7R5L |
265 |
240 |
130 |
190 |
91 |
253 |
Φ5 |
5T7R5G/011L |
5T011G/015L |
312 |
282 |
155 |
201 |
110 |
298 |
Φ6 |
W02 |
5T015G/018L |
390 |
360 |
205 |
211 |
150 |
376 |
Φ6 |
5T018G/022L |
W03 |
5T022G/030L |
480 |
450 |
250 |
243 |
180 |
460 |
Φ7 |
C02 |
5T030G/037L |
5T037G/045L |
530 |
500 |
280 |
243 |
210 |
510 |
Φ7 |
W05 |
5T045G/055L |
535 |
500 |
360 |
298 |
240 |
515 |
Φ9.5 |
C03 |
5T055G/075L |
5T075G/090L |
587 |
552 |
394 |
310 |
260 |
567 |
Φ9.5 |
5T090G/110L |
722 |
687 |
394 |
330 |
260 |
698 |
Φ12 |
5T110G/132L |
5T132G/160L |
800 |
755 |
460 |
360 |
380 |
770 |
Φ12 |
5T160G/185L |
5T185G/200L |
900 |
860 |
520 |
350 |
360 |
871 |
Φ12 |
5T200G/220L |
5T220G/250L |
W06 |
5T160G/185L-A |
1265 |
1165 |
590 |
350 |
/ |
/ |
/ |
C04 |
5T185G/200L-A |
5T200G/220L-A |
5T220G/250L-A |
5T250G/280L-A |
1405 |
1305 |
700 |
370 |
/ |
/ |
/ |
5T280G/315L-A |
5T315G/355L-A |
5T355G/400L-A |
1540 |
1440 |
830 |
390 |
/ |
/ |
/ |
5T400G/450L-A |
5T450G/500L-A |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
5T500G/560L-A |
1665 |
1565 |
850 |
500 |
/ |
/ |
/ |
5T560G/630L-A |
備注：（1）160G/185L以下機型為單機、壁掛式;160G/185L及以上機型不帶“-A”為壁掛式，帶“-A”為柜式。
