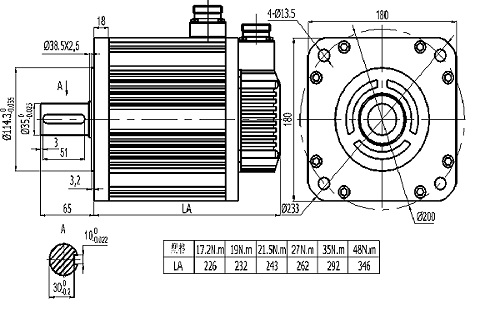

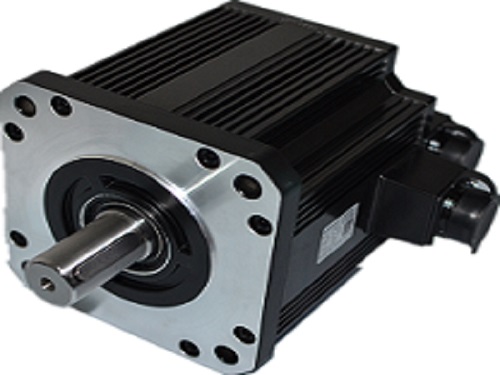

電機型號

180ST-M17215 LB□（□□）

180ST-M19015 LB□（□□）

180ST-M21520 LB□（□□）

180ST-M27010 LB□（□□）

額定功率       （KW）

2.7

3.0

4.5

2.9

額定線電壓       （V）

220

220

220

220

額定線電流       （A）

10.5

12

16

12

額定轉速       （rpm）

1500

1500

2000

1000

額定力矩       （N.m）

17.2

19

21.5

27

峰值力矩       （N.m）

43

47

53

67

反電勢  （V/1000r/min）

112

97

84

138

力矩系數     （N.m/A）

1.64

1.58

1.34

2.25

轉子慣量     （Kg.m2）

3.4×10^-3

3.8×10^-3

4.7×10^-3

6.1×10^-3

繞組（線間）電阻 （Ω）

0.7

0.4

0.24

0.48

繞組（線間）電感（mH）

3. 5

2.42

1.45

3.26

電氣時間常數    （ms）

5

6

6

6.79

重量            （Kg）

19.5

20.5

22.2

25.5

電機型號

180ST-M27015 LB□（□□）

180ST-M35010 LB□（□□）

180ST-M35015 LB□（□□）

180ST-M48015 LB□（□□）

額定功率       （KW）

4.3

3.7

5.5

7.5

額定線電壓       （V）

220

220

220

220

額定線電流       （A）

16

16

19

32

額定轉速       （rpm）

1500

1000

1500

1500

額定力矩       （N.m）

27

35

35

48

峰值力矩       （N.m）

67

70

70

96

反電勢  （V/1000r/min）

103

134

113

94

力矩系數     （N.m/A）

1.69

2.2

1.84

1.5

轉子慣量     （Kg.m2）

6.1×10^-3

8.6×10^-3

8.6×10^-3

9.5×10^-3

繞組（線間）電阻 （Ω）

0.28

0.31

0.21

0.104

繞組（線間）電感（mH）

1.74

3.28

1.57

0.77

電氣時間常數    （ms）

6.2

10.58

7.47

7.4

重量            （Kg）

25.5

30.5

30.5

40

編碼器線數    （PPR）

2500

電機絕緣等級

Class B（130℃）

防護等級

IP65

使用環境

環境溫度： -20℃～ +50℃    環境濕度：相對濕度<90%（不結霜條件）

電機繞組插座

繞組引線

U

V

W

PE

插座編號

2

3

4

1

編碼器插座

信號引線

5V

0V

A+

B+

Z+

A-

B-

Z-

U+

V+

W+

U-

V-

W-

PE

插座編號

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1
