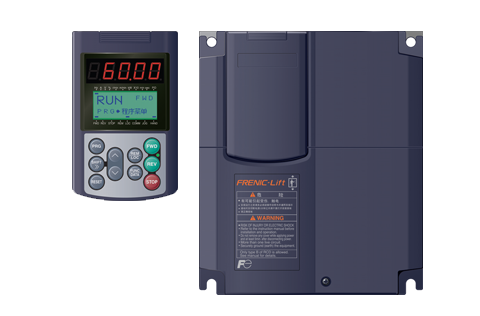

富士變頻器FRN-L1MS系列產品概述：
特點
-
最適于乘客電梯用途的專門設計。
-
具高性能化過負載能力200％－10s，電流響應速度是原UD系列的5倍。
-
標IM/PMSM一臺變頻器既可驅動異步曳引機也可控制同步曳引機。
-
對應多種PG脈沖信號接收。標準＋12V/+15V A/B/Z，可選選件卡5V線驅動。選件卡還對應海德漢HeidenHainEndat2.1，4位GRAY格雷碼；三位U,V,W編碼器。
主要內容
電源與機型
-
額定輸入交流電壓
|
輸入電壓 等級
|
容量
|
輸入交流電壓
|
|
三相400V
|
5.5kW~30kW
|
380V~480V 50/60Hz
|
-
輸入電源容許波動
電壓 ：+10% ~ -15%
頻率：+5%～－5%
電壓不平衡率：2%以內（IEC61800-3(5.2.3)為標準）
-
容量范圍
三相400V：5.5~30kW
富士變頻器FRN-L1MS系列規格參數：
規格概要
|
項目
|
規格
|
|
系列名稱
|
FRN□□□L1MS-□□
|
|
額定過載電流
|
額定輸出電流的200％-10s
|
|
額定頻率
|
50，60Hz
|
|
制動時間
|
30S
|
|
制動使用率(%ED)
|
50
|
|
加速、減速時間
|
0.01~99.99s可變
|
|
頻率設定信號
|
DC0~+-10V(DC0~+-5V) 端子12，V2二路
DC4~20mA 端子 C1一路
|
|
功能
|
強制停止，S曲線范圍，多步速度指令同時設定，數字輸入輸出邏輯取反， 啟動時軟起動，速度調節器前饋補償，振動抑制觀察器，數字模擬轉矩偏置，密碼功能，無爬行運行，蓄電池運行，磁極位置自學習
|
|
保護功能
|
過電流，短路保護，接地保護，過壓保護，輸入缺相保護，輸出缺相保護， 電子熱繼電器，PTC熱敏電阻，過載保護，過速度保護，EN電路異常， PG編碼器斷線，瞬間停電保護
|
|
符合安全規格
|
EN50178:1997
|
保護結構
(IEC60529)
|
IP20封閉型 5.5~22kW
|
|
冷卻方式
|
風扇冷卻（5.5~22kW 3相400V）
|
