　　電氣柜的安裝首先是實用，然后是美觀。如果強電弱點不能單獨安裝，可考慮在安裝板的上部安裝高熱值部件和較輕的部件，經常操作的部件應安裝在有利于操作的位置(如變頻器)。plc控制柜制造商的電氣柜的接線必須分別用強電和弱電進行接線，不能并聯，必須做好接地。

PLC控制柜內部布局

　　考慮以上熱源的目的是通用電氣柜的上部；側面(底部)裝有冷卻風扇。熱源向上，冷卻向下。此外，考慮的是使布線盡可能短，并盡可能分離強電流和弱電流，以提供抗干擾能力。

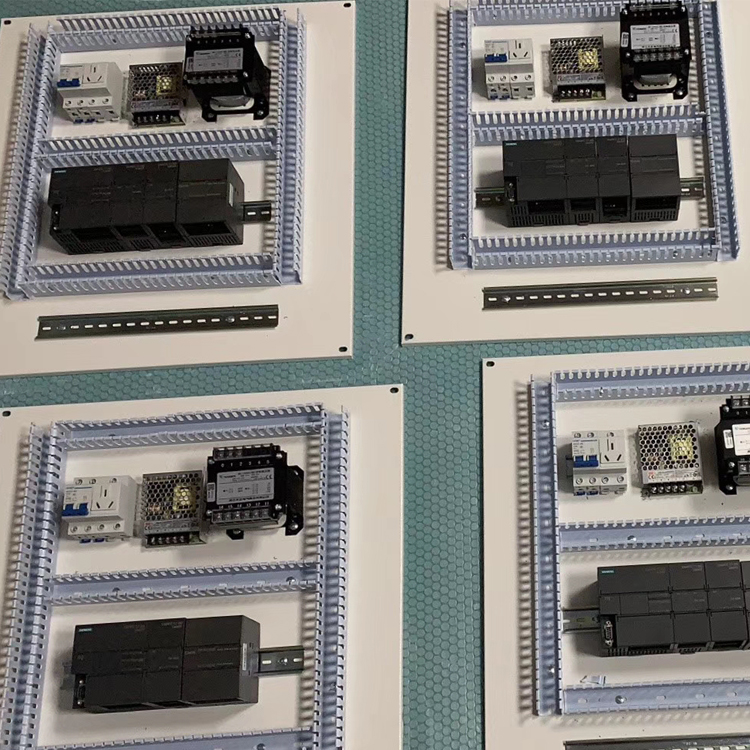

　　傳統上，低壓配電柜的供應商通常在上部安裝加熱元件，如變頻器、控制變壓器和DC穩壓電源；其次，主電源開關和各支路電源開關。

　　電源線當電源標在DC輸出和模塊上時，使用紅色電纜，標有“-”或“GND”時，使用黑色電纜，信號線使用其他顏色的電纜，如藍色和黃色。連接交流電源時，“L”使用紅色或棕色電線，“N”使用藍色或黑色電線，“G”使用黃色或綠色或黃綠色電線

　　Plc控制柜安裝在中間位置，小繼電器；接觸器和其他部件安裝在下側的原因是為了便于接線，最低側是接線盒；另一排，地線排。

　　布局的基本原則是盡量避免強弱電的集中安裝。如果機柜中的空間允許，可以根據單元將布局分成塊。連接的電線應盡可能短，強弱電電線不應盡可能放在一個槽內。電機啟動控制箱的接地線應按電源入口-電源負載接地(逆變器)-各單元接地-信號接地的順序敷設。plc控制柜制造商的電源要求三相五線制電源，機柜外殼和設備外殼必須接地。

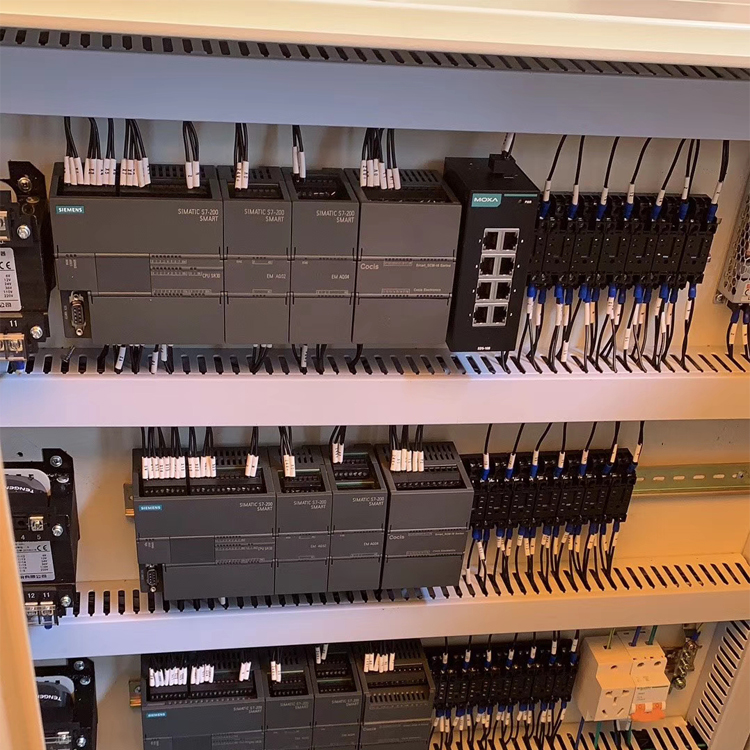

　　一般來說，可編程控制器、繼電器和接觸器從上到下排列，即從弱到強，便于控制元件和驅動元件之間的連接，邏輯層次清晰。接線端子設置在底部，方便進線和出線，減少高壓信號線在柜內的游走。
